КС-55713-4

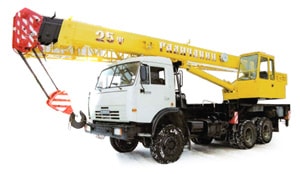

Автокран KC-55713-4 (шасси КАМАЗ-53228 6х6)
Кран автомобильный КС-55713-4 грузоподъемностью 25 тонн предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах, в том числе и находящихся в труднодоступных местах с плохими подъездными путями.
Крановая установка смонтирована на шасси КАМАЗ-53228 с блокируемым межосевым дифференциалом, межколесной блокировкой и стабилизаторами поперечной устойчивости. Привод крановой установки - гидравлический от двух аксиально-поршневых гидронасосов, приводимых в действие от двигателя базового шасси.
Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций.
Трехсекционная телескопическая стрела длиной 9,7–21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе. Для увеличения высоты подъема крюка и размера подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 9 м, который крепится на оголовке стрелы.
Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста.
Ограничитель нагрузки может работать в режиме координатной защиты крана и имеет встроенный прибор фиксации характеристик - «черный ящик».
Модель КС-55713-4
| Грузоподъемность максимальная, т/вылет, м: | 25/3,2 |
| Максимальный грузовой момент, т·м | 80 |
| Вылет стрелы, м: | 3,2–18 |
| Максимальная глубина опускания крюка от уровня земли при стреле 9,7 м, вылете 5,0 м | до 12 |
| Длина стрелы, м | 9,7–21,7 |
| Длина гуська, м | 9 |
| Скорость выдвижения-втягивания секций стрелы, не менее, м/мин | 8 |
| Средняя скорость изменения вылета, м/мин | 18,2 |
| Скорость посадки груза, (м/мин) | 0,3 |
| Частота вращения, об/мин | 0,15–1,4 |
| Масса крана в транспортном положении, т | 21800 |
| Размеры опорного контура, продольный/поперечный, мм: | 4200/5600 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм: | 12000х2500х3700 |
| Температура эксплуатации, град | от –40 до +40 |
| Скорость передвижения крана, км/ч | 60 |
Максимальная высота подъема крюка, м:
| с основной стрелой 21,7 м | 21,9 |
| с основной стрелой 21,7 м и гуськом 9 м | 30,0 |
Скорость подъема-опускания груза, м/мин:
| номинальная (с грузом до 6 т) | 5 |
| максимальная (кратность полиспаста 1т) | 96 |
Базовое шасси:
| Модель | КАМАЗ-53228 |
Двигатель:
| Модель | 740.31 (Евро-2 |
| Тип | дизельный с турбонаддувом |
| Максимальная мощность, л. с. (кВт) | 240 (176) |
| при частоте вращения коленчатого вала, об/мин | 2200 |
