КС-55721

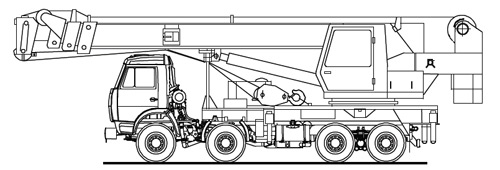

Автокран KC-55721 (шасси КАМАЗ-6540 8х4)
Кран автомобильный КС-55721 грузоподъемностью 36 тонн на шасси КАМАЗ-6540 предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.
Привод крановой установки - гидравлический с питанием от двух аксиально-поршневых гидронасосов. Отбор мощности на насосы производится от двигателя шасси через коробку передач и коробку дополнительного отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Лебедка механизмов подъема груза и поворота платформы - планетарного типа.
Дополнительные съемные противовесы обеспечивают отличные грузовые характеристики крана при оптимальном распределении осевых нагрузок базового шасси. Противовес крана состоит из двух частей: стационарной и съемной.
Четырехсекционная телескопическая стрела длиной 9,6–29,1 метра обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе. Для увеличения высоты подъема крюка и размера подстрелового пространства кран комплектуется решетчатым гуськом длиной 9 метров, который крепится на оголовке стрелы. В транспортном положении гусек повернут и закреплен сбоку на стреле. Перевод гуська из транспортного положения в рабочее производится вручную без применения дополнительных грузоподъемных средств.
Возможность телескопирования секций стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста.
Ограничитель нагрузки работает в режиме координатной защиты крана и имеет встроенный модуль защиты крана от опасного напряжения для работы вблизи линий электропередач.
Модель КС-55721
| Грузоподъемность максимальная, т/вылет, м: | 36/3,0 |
| Максимальный грузовой момент, т·м | 108,8 |
| Вылет стрелы, м: | 3,0–22 |
| Максимальная глубина опускания крюка от уровня земли при стреле 9,6 м, вылете 5,0 м | до 12 |
| Длина стрелы, м | 9,6–29,1 |
| Длина гуська, м | 9 |
| Скорость выдвижения-втягивания секций стрелы, не менее, м/мин | 16 |
| Скорость посадки груза, (м/мин) | 0,15 |
| Частота вращения, об/мин | 0,2–1,0 |
| Масса крана в транспортном положении, кг | 31000 |
| Размеры опорного контура, продольный/поперечный, мм: | 4600/5800 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм: | 12000х2500х3750 |
| Температура эксплуатации, град | от –40 до +40 |
| Скорость передвижения крана, км/ч | 60 |
Максимальная высота подъема крюка, м:
| с основной стрелой 29,1 м | 29,4 |
| с основной стрелой 29,1 и гуськом 9 м | 38,7 |
Скорость подъема-опускания груза, м/мин:
| номинальная (с грузом до 326 т) | 4 |
| увеличенная (с грузом до 14 т) | от 10 до 20 |
| максимальная на гуське | 35, 6 |
Базовое шасси:
| Модель | КАМАЗ-6540 |
Двигатель:
| Модель | 740.31 (Евро-2 |
| Тип | дизельный с турбонаддувом и ОНВ |
| Максимальная мощность, л. с. (кВт) | 240 (176) |
| при частоте вращения коленчатого вала, об/мин | 2200 |
