СКАТ-40

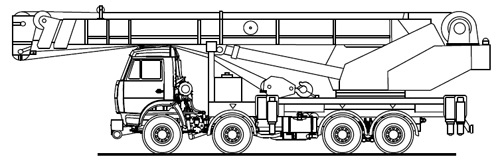

Автокран СКАТ-40 (шасси КАМАЗ-6540 8х4)
Кран автомобильный СКАТ-40 (КС-6574) грузоподъемностью 40 тонн на шасси автомобиля КАМАЗ-6540 предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.
Привод крановой установки - гидравлический с питанием от двух аксиально-поршневых гидронасосов. Отбор мощности на насосы производится от двигателя шасси через коробку передач и коробку дополнительного отбора мощности.
Гидравлическая схема крана обеспечивает плавное управление крановыми механизмами и выносными гидроопорами, совмещение крановых операций, широкий диапазон регулирования рабочих скоростей.
Трехсекционная телескопическая стрела длиной 10,2–26,2 метра обеспечивает компактность и маневренность крана при переездах, обширную зону обслуживания и большую высоту подъема груза при работе. Для увеличения высоты подъема крюка и размера подстрелового пространства кран комплектуется решетчатым гуськом длиной 7,5 метра, который крепится на оголовке стрелы.
Кран оснащен современными приборами безопасности, имеющими высокую точность срабатывания и надежность в работе. Электронная информационная система позволяет получить крановщику на дисплее сведения об угле наклона, высоте подъема груза, загрузке крана в процентах, допустимой и фактической массе груза.
Приборы безопасности имеют встроенную систему телеметрической памяти, «черный ящик» координатной защиты и защиту крана от опасного напряжения при работе вблизи линий электропередач.
Модель СКАТ-40 (КС-6574)
| Грузоподъемность максимальная, т: | 40 |
| Максимальный грузовой момент, т·м | 131 |
| Вылет стрелы, м: | 3,2–28 |
| Максимальная глубина опускания крюка, м | 3 |
| Длина стрелы (с гуськом 7,5 м), м | 10,2–26,2 (33,7) |
| Скорость подъема (опускания) груза, м/мин | 0–10 |
| Скорость посадки груза, (м/мин) | 0,4 |
| Частота вращения, наибольшая/наименьшая , об/мин | 2,7/0,2 |
| Масса крана в транспортном положении, кг | 29760 |
| Распределение полной массы на первую и вторую ось/на задний мост, кг: | 11120/18640 |
| Количество опор | 5 (4 основные и 1 передняя) |
| Размеры опорного контура, продольный/поперечный, мм: | 4600/5800 |
| Габаритные размеры в транспортном положении (длина х ширина х высота), мм: | 12000х2500х3800 |
| Температура эксплуатации, град | от –40 до +40 |
| Скорость передвижения крана, км/ч | 50 |
Максимальная высота подъема крюка, м:
| со стрелой 10,2 м / 26,2 м | 10,8/26,4 |
| со стрелой 26,2 м и гуськом 7,5 м (33,7 м) | 33,2 |
Время, не менее, с:
| полного изменения вылета | 60 |
| полного телескопирования стрелы | 70 |
Размер опорного контура, мм:
| при выдвинутых балках | 4680х6000 |
| при втянутых балках | 4680х2270 |
Базовое шасси:
| Модель | КАМАЗ-6540 |
Двигатель:
| Модель | 740.30 (Евро-2) |
| Тип | дизельный с турбонаддувом и ОНВ |
| Максимальная мощность, л. с. (кВт) | 260 (191) |
| при частоте вращения коленчатого вала, об/мин | 2200 |
